静止无功发生器

...

产品概述

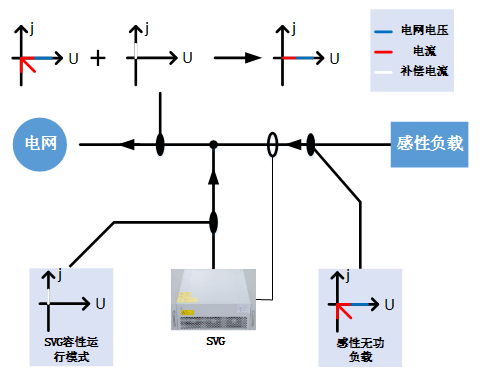

STD SVG系列静止无功发生器的工作原理是将电压型逆变器经过滤波器并联在电网上， 通过调节逆变器交流侧输出电压的幅值和相位，针对电网系统中无功功率进行动态精确补偿， 瞬时响应时间小于50us，全响应时间小于10ms，避免了过补和欠补的发生， 是目前无功补偿领域较好的解决方案。
...

性能特点

Ø 采用DSP+CPLD全数字控制核心、三电平拓扑技术、先进的无功检测算法和PWM控制策略实现无功功率的动态精确补偿。
Ø 采用模块化设计，方便多模块并联，占地空间小、维护方便。
Ø 独立风道和独立板仓结构设计，保证设备的稳定运行。
Ø 可对感性无功和容性无功进行全范围动态补偿，并同时解决三相不平衡问题。
Ø 对负载的动态响应速度为毫秒级，能实现对冲击性负荷无功功率的动态精确补偿。
主要应用场合
居民配电系统，排水、污水处理行业，分布式光伏行业，化工、化纤及石油行业，冶金、铸造及水泥行业，煤炭及矿业行业，汽车制造行业等等。

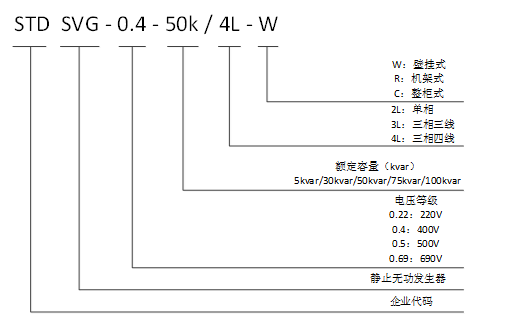

型号说明与外观

...

技术参数
220V 系列 380V 系列 500V 系列 690V 系列
海拔高度 ≤1500米 ≤1500米 ≤1500米 ≤1500米
环境温度 -20～ +50℃ -20～ +50℃ -20～ +50℃ -20～ +50℃
相对湿度 ≤90%，最低温度25℃表面无凝露 ≤90%，最低温度25℃表面无凝露 ≤90%，最低温度25℃表面无凝露 ≤90%，最低温度25℃表面无凝露
污秽等级 Ⅲ级以下 Ⅲ级以下 Ⅲ级以下 Ⅲ级以下
工作电压 AC220V ±20% AC380V ±20% AC500V ±20% AC690V ±20%
工作频率 50Hz ±5% 50Hz ±5% 50Hz ±5% 50Hz ±5%
额定补偿容量 5kvar 35kvar、50kvar、75kvar、100kvar 90kvar 120kvar
电网结构 L/N 三相三线 /三相四线 三相三线 /三相四线 三相三线 /三相四线
并联台数 不限 不限 不限 不限
整机效率 ≥97% ≥97% ≥97% ≥97%
开关频率 32kHz 16kHz 12.8kHz 12.8kHz
功能选择 无功 无功、无功+不平衡 无功、无功+不平衡 无功、无功+不平衡
无功补偿率 ≥99% >95% >95% >95%
全响应时间 ≤10ms ≤10ms ≤10ms ≤10ms
噪音 ≤60dB ≤60dB ≤60dB ≤60dB
通讯方式 2路RS485通信接口（支持 GPRS/WIFI） 2路RS485通信接口（支持 GPRS/WIFI） 2路RS485通信接口（支持 GPRS/WIFI） 2路RS485通信接口（支持 GPRS/WIFI）
保护功能 过载、软/硬件过流、电网过欠压、电源故障、过温、频率异常保护等 过载、软/硬件过流、电网过欠压、电网电压不平衡、电源故障、过温、频率异常、短路保护等 过载、软/硬件过流、电网过欠压、电网电压不平衡、电源故障、过温、频率异常、短路保护等 过载、软/硬件过流、电网过欠压、电网电压不平衡、电源故障、过温、频率异常、短路保护等
安装方式 机架/壁挂 机架/壁挂 机架 机架
进线方式 后进线（机架式）、上进线（壁挂式） 后进线（机架式）、上进线（壁挂式） 后进线 后进线
防护等级 IP20 IP20 IP20 IP20

规格型号

模块型号
常用型号 补偿容量(kvar) 系统电压（V） 外形尺寸：宽*深*高（mm） 冷却方式
STD SVG-0.22-5k/2L-R 5 220 220*330*160 强制风冷
STD SVG-0.4-35k/4L-R 30 400 450*460*95 强制风冷
STD SVG-0.4-50k/4L-R 50 400 453*540*190 强制风冷
STD SVG-0.4-75k/4L-R 75 400 500*550*215 强制风冷
STD SVG-0.4-100k/4L-R 100 400 500*550*215 强制风冷
STD SVG-0.5-90k/4L-R 90 500 495*675*275 强制风冷
STD SVG-0.69-120k/4L-R 120 690 495*675*275 强制风冷

整柜装置型号
常用型号 补偿容量(kvar) 系统电压（V） 外形尺寸：宽*深*高（mm） 冷却方式
STD SVG-0.4-200k/4L-C 200 400 1000*1000*2200 强制风冷
STD SVG-0.4-250k/4L-C 250 400 1000*1000*2200 强制风冷
STD SVG-0.4-300k/4L-C 300 400 1000*1000*2200 强制风冷
STD SVG-0.4-400k/4L-C 400 400 1000*1000*2200 强制风冷
STD SVG-0.5-270k/4L-C 270 500 1000*1000*2200 强制风冷
STD SVG-0.69-360k/4L-C 360 690 1000*1000*2200 强制风冷
