有源电力滤波器

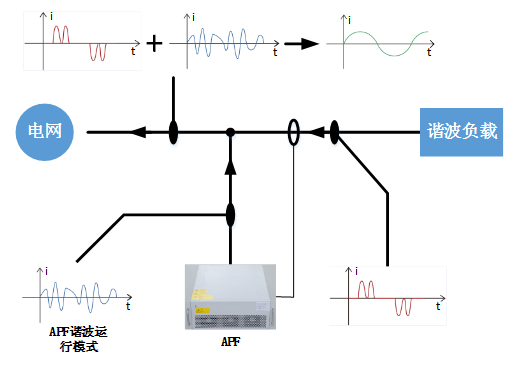

工作原理
STD APF系列有源电力滤波器的工作原理是实时检测负载电流，
基于指定次谐波电流检测算法将谐波电流逐次分离，
按照设定的滤波百分比生成控制信号驱动IGBT输出与负载谐波电流幅值相同相位相反的补偿电流，
达到谐波抵消的目的。
性能特点
Ø 采用DSP+CPLD全数字控制核心、三电平拓扑技术、先进的谐波检测算法和PWM控制策略实现谐波电流的精确补偿。
Ø 采用模块化设计，方便多模块并联，占地空间小、维护方便。
Ø 独立风道和独立板仓结构设计，保证设备的稳定运行。
Ø 滤除谐波次数范围广，可滤除2~50次谐波，并同时解决三相不平衡问题。
Ø 谐波滤除率高，在容量允许条件下，谐波电流滤除率可高达95%。
Ø 可设定100%限流输出，保证设备长期稳定运行。
主要应用场合
石化行业，数据中心，医院行业，药品制造，钢铁行业，半导体制造业，轻工纺织业等等。

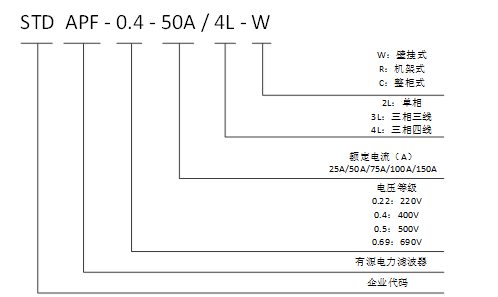

型号说明与外观
| 220V 系列 | 380V 系列 | 500V 系列 | 690V 系列 | |
|---|---|---|---|---|
| 海拔高度 | ≤1500米 | ≤1500米 | ≤1500米 | ≤1500米 |
| 环境温度 | -20～ +50℃ | -20～ +50℃ | -20～ +50℃ | -20～ +50℃ |
| 相对湿度 | ≤90%，最低温度25℃表面无凝露 | ≤90%，最低温度25℃表面无凝露 | ≤90%，最低温度25℃表面无凝露 | ≤90%，最低温度25℃表面无凝露 |
| 污秽等级 | Ⅲ级以下 | Ⅲ级以下 | Ⅲ级以下 | Ⅲ级以下 |
| 工作电压 | AC220V ±20% | AC380V ±20% | AC500V ±20% | AC690V ±20% |
| 工作频率 | 50Hz ±5% | 50Hz ±5% | 50Hz ±5% | 50Hz ±5% |
| 补偿电流 | 25A | 50A、75A、100A、150A | 100A | 100A |
| 电网结构 | L/N | 三相三线 /三相四线 | 三相三线 /三相四线 | 三相三线 /三相四线 |
| 并联台数 | 不限 | 不限 | 不限 | 不限 |
| 整机效率 | ≥97% | ≥97% | ≥97% | ≥97% |
| 开关频率 | 32kHz | 16kHz | 12.8kHz | 12.8kHz |
| 补偿范围 | 2～50次，单次补偿率可调 | 2～50次，单次补偿率可调 | 2～50次，单次补偿率可调 | 2～50次，单次补偿率可调 |
| 功能选择 | 谐波 | 谐波、谐波+不平衡 | 谐波、谐波+不平衡 | 谐波、谐波+不平衡 |
| 谐波补偿率 | ≥95% | ≥92% | ≥92% | ≥92% |
| 中性线滤波能力 | 中性线滤波能力为相滤波能力的3倍 | 中性线滤波能力为相滤波能力的3倍 | 中性线滤波能力为相滤波能力的3倍 | |
| 全响应时间 | ≤10ms | ≤10ms | ≤10ms | ≤10ms |
| 噪音 | ≤60dB | ≤60dB | ≤60dB | ≤60dB |
| 通讯方式 | 2路RS485通信接口（支持 GPRS/WIFI） | 2路RS485通信接口（支持 GPRS/WIFI） | 2路RS485通信接口（支持 GPRS/WIFI） | 2路RS485通信接口（支持 GPRS/WIFI） |
| 保护功能 | 过载、软/硬件过流、电网过欠压、电源故障、过温、频率异常保护等 | 过载、软/硬件过流、电网过欠压、电网电压不平衡、电源故障、过温、频率异常、短路保护等 | 过载、软/硬件过流、电网过欠压、电网电压不平衡、电源故障、过温、频率异常、短路保护等 | 过载、软/硬件过流、电网过欠压、电网电压不平衡、电源故障、过温、频率异常、短路保护等 |
| 安装方式 | 机架/壁挂 | 机架/壁挂 | 机架 | 机架 |
| 进线方式 | 后进线（机架式）、上进线（壁挂式） | 后进线（机架式）、上进线（壁挂式） | 后进线 | 后进线 |
| 防护等级 | IP20 | IP20 | IP20 | IP20 |
规格型号
| 常用型号 | 额定电流(A) | 系统电压（V） | 外形尺寸：宽*深*高（mm） | 冷却方式 |
|---|---|---|---|---|
| STD APF-0.22-23A/2L-R | 23 | 220 | 220*330*160 | 强制风冷 |
| STD APF-0.4-50A/4L-R | 50 | 400 | 450*460*95 | 强制风冷 |
| STD APF-0.4-75A/4L-R | 75 | 400 | 453*540*190 | 强制风冷 |
| STD APF-0.4-100A/4L-R | 100 | 400 | 500*550*215 | 强制风冷 |
| STD APF-0.4-150A/4L-R | 150 | 400 | 500*550*215 | 强制风冷 |
| STD APF-0.5-100A/4L-R | 100 | 500 | 495*675*275 | 强制风冷 |
| STD APF-0.69-100A/4L-R | 100 | 690 | 495*675*275 | 强制风冷 |
| 常用型号 | 额定电流(A) | 系统电压（V） | 外形尺寸：宽*深*高（mm） | 冷却方式 |
|---|---|---|---|---|
| STD APF-0.4-100A/4L-C | 100 | 400 | 1000*1000*2200 | 强制风冷 |
| STD APF-0.4-150A/4L-C | 150 | 400 | 1000*1000*2200 | 强制风冷 |
| STD APF-0.4-200A/4L-C | 200 | 400 | 1000*1000*2200 | 强制风冷 |
| STD APF-0.4-250A/4L-C | 250 | 400 | 1000*1000*2200 | 强制风冷 |
| STD APF-0.4-300A/4L-C | 300 | 400 | 1000*1000*2200 | 强制风冷 |
| STD APF-0.4-400A/4L-C | 400 | 400 | 1000*1000*2200 | 强制风冷 |
| STD APF-0.5-300A/4L-C | 300 | 500 | 1000*1000*2200 | 强制风冷 |
