混合型动态无功补偿装置

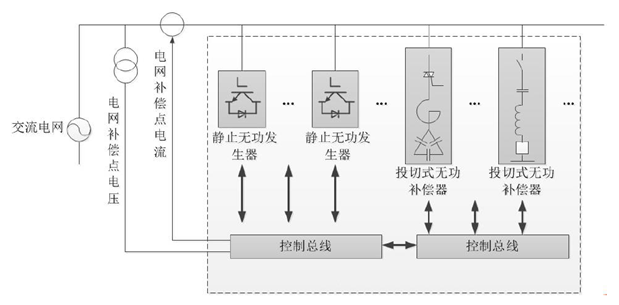

工作原理
STD CSVG系列混合型动态无功补偿装置融合了动态无功补偿(SVC)和静止无功发生器(SVG)的特点，
能够同时对无功、谐波、电流三相不平衡进行综合补偿，在有效改善电能质量的同时，降低成本。
性能特点
Ø 以功率因数为控制目标，即在保证功率因数满足要求的前提下，对系统的无功功率实现动态精确的补偿。
Ø 可以存储最近一年的运行数据，如：系统A/B/C单相功率因数、负载A/B/C单相功率因数、系统A/B/C单相有功功率、每组电容器投切次数、装置运行事件。
Ø 可以通过人机界面查阅历史数据，数据类型有列表和曲线图形两种，可用U盘下载上述数据供PC机查看。
Ø 电网断电恢复后，设备具有自恢复运行的功能，且SVG的故障闭锁不影响电容器的投切。
Ø 具有RS485、GPRS、WIFI、USB通信接口,以方便用户将设备运行数据接入到监控系统。
Ø 具有过/欠压、过流、短路、缺相等保护功能和系统自诊断功能。
型号说明与外观
| 380V 系列 | |
|---|---|
| 海拔高度 | ≤1500米 |
| 环境温度 | -20～ +50℃ |
| 相对湿度 | ≤90%，最低温度25℃表面无凝露 |
| 污秽等级 | Ⅲ级以下 |
| 工作电压 | AC380V ±20% |
| 工作频率 | 50Hz ±5% |
| 补偿容量 | 200kvar、250kvar、300kvar、350kvar、400kvar |
| 电网结构 | 三相四线 |
| 响应速度 | ≤10ms |
| 无功功率补偿率 | ≥99% |
| 谐波补偿率 | 容量足够情况下2~25次谐波补偿率≥90% |
| 三相不平衡补偿 | 容量足够情况下，补偿后三相进线电流不平衡度≤2% |
| 防护等级 | 不小于IP30 |
| 冷却方式 | 强制风冷 |
| 运行噪音 | ≤65dB |
| 保护功能 | 有过/欠压、过流、短路、缺相等保护功能和系统自诊断功能 |
| 显示 | 采用7寸中文液晶显示屏和友好的人机操作界面,显示设备运行数据， 并可由用户进行基本参数设置、信息査看等操作 |
| 通讯 | 具有RS485、GPRS、WIFI、USB通信接口,方便用户将设备运行数据接入监控系统 |
| 数据存储 | 可以存储最近一年的运行数据，如：系统A/B/C单相功率因数、 负载A/B/C单相功率因数、系统A/B/C单相有功功率、 每组电容器投切次数、装置运行事件，并可通过USB口下载到U盘用于数据分析 |
| 常用型号 | 补偿容量(kvar) | 系统电压（V） | 外形尺寸：宽*深*高（mm） | 冷却方式 |
|---|---|---|---|---|
| STD CSVG-0.4-200kvar-0.48 | 200 | 400 | 1000*1000*2200 | 强制风冷 |
| STD CSVG-0.4-250kvar-0.48 | 250 | 400 | 1000*1000*2200 | 强制风冷 |
| STD CSVG-0.4-300kvar-0.48 | 300 | 400 | 1000*1000*2200 | 强制风冷 |
| STD CSVG-0.4-350kvar-0.48 | 350 | 400 | 1000*1000*2200 | 强制风冷 |
| STD CSVG-0.4-400kvar-0.48 | 400 | 400 | 1000*1000*2200 | 强制风冷 |
