1、产品概述
STD PSI系列光储一体机，采用两级式拓扑结构，交流侧和直流侧功率都为30kW，直流侧分别接入光伏电池与储能电池，采用先进的数字控制技术，优化了控制性能，适合于不同电池充放电需要。产品采用机架式设计，体积小、重量轻，直流电压范围宽、电网适应性强。
2、应用场景
1）光伏的能量优先存储在电池中，余电给负载供电，当光伏能量不足时，由储能电池给负载供电。
2）跟柴油发电机组成光储柴微网系统，光伏的能量优先存储于电池中，余电给负载供电，当光伏能量不足时，先由储能电池给负载供电，能量不足时再由柴油发电机给负载供电。
3）应急供电和备电，当市电断电时，自动切换为离网带载模式，保证负载不掉电。同时支持离网黑启动，保证应急负载供电。
3、性能特点
1）可适配多种电池，针对不同电池实现不同充放电策略。
2）通讯方式有RS485、CAN、以太网等。
3）并网模式、离网模式等多种工作模式。
4）离网独立逆变功能，由光储一体机建立微网系统，保证重要负载供电。
5）离网应用时具备变频软启电动机功能。
6）独立风道设计，优良的散热设计。

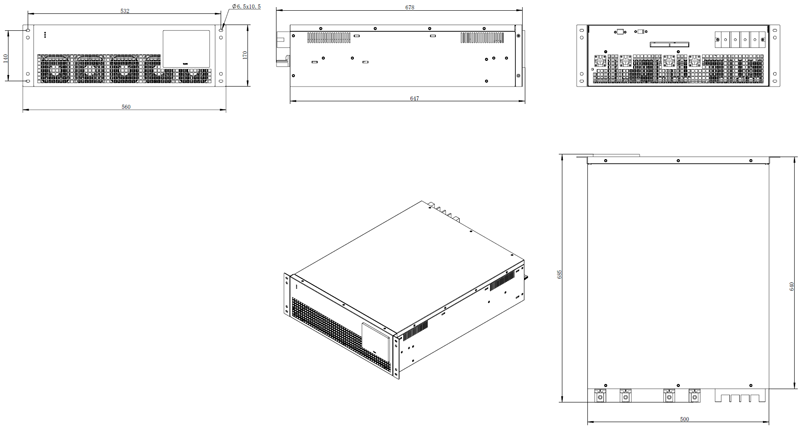

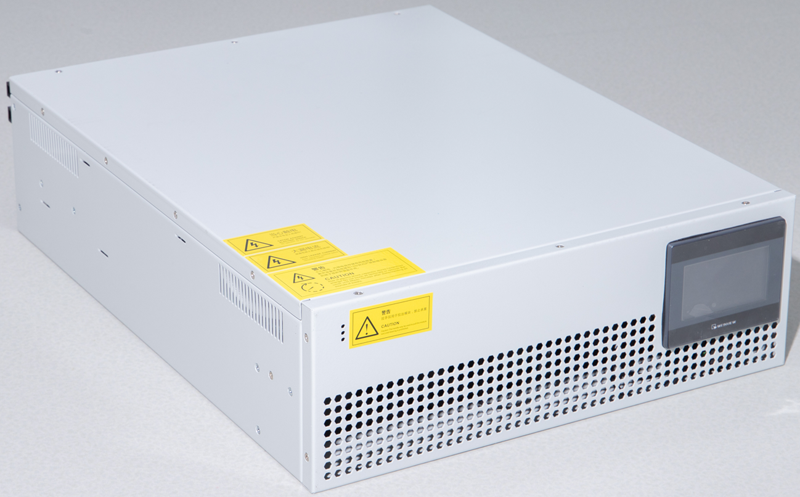

4、型号说明与外观尺寸
5、技术参数
|
型号 |
STD PSI-0.4-30kW/3L |
|
|
光伏接口参数 |
光伏电压范围 |
DC300V～800V |
|
额定输入功率 |
30kW |
|
|
最大输入电流 |
60A |
|
|
开启电压 |
DC300V |
|
|
PV最佳输入 |
DC650V～750V |
|
|
额定输入电压 |
DC750V |
|
|
最大直流输入电压 |
DC800V |
|
|
电池接口参数 |
直流电压范围 |
DC200V～700V |
|
最佳直流范围 |
DC540V～600V |
|
|
最大电流 |
75A |
|
|
额定功率 |
30kW |
|
|
充电方式 |
恒压，恒流，恒功率，三段式充电 |
|
|
交流并网参数 |
电网电压 |
400V±15% |
|
电网频率 |
50Hz/60Hz±2.5Hz |
|
|
额定功率 |
30kW |
|
|
额定电流 |
45A |
|
|
电网结构 |
三相三线/三相四线 |
|
|
总电流谐波畸变率 |
≤3% |
|
|
功率因数 |
≥0.99（-1~1） |
|
|
交流离网参数 |
接线方式 |
三相三线/三相四线 |
|
额定功率 |
30kW |
|
|
离网运行额定输出电压 |
400Vac±10%（可调） |
|
|
离网运行输出电压谐波畸变率THDv |
＜3%（线性负载） |
|
|
离网运行输出频率 |
50Hz/60Hz±0.2% |
|
|
最大电流 |
45A |
|
|
动态响应速度 |
≤100ms |
|
|
不平衡负载能力 |
100% |
|
|
过载能力 |
110%负载：运行时间≥10min，120%负载：运行时间≥1min |
|
|
系统参数 |
模块最高单向效率 |
≥97% |
|
系统供电 |
DC24V |
|
|
防冲击电流能力 |
≤150% |
|
|
防逆流功能 |
逆流保护 |
|
|
尺寸（W*D*H） |
≤560*685*170mm |
|
|
重量 |
40kg |
|
|
工作环境 |
防护等级 |
IP20（重要部件灌胶） |
|
工作温度 |
-20℃～50℃ |
|
|
相对湿度 |
0～95% |
|
|
工作海拔高度 |
2000m（无需降额），2000m~4000m降额使用（每100米降额1%） |
|
|
噪音 |
＜65dB |
|
|
通信及保护 |
通信接口 |
CAN，RS485（支持 GPRS/WIFI无线通讯） |
|
通信协议 |
CAN、ModBus |
|
|
接收指令 |
需求电压/需求电流，开关机 |
|
|
上传数据 |
PV输入电压、PV输入电流、PV实时功率、输出电压、输出电流、输出功率、故障信息、系统运行温度、光伏当日/历史发电量等 |
|
|
保护 |
过温、输入输出过欠压、防反接、输出过流等 |
|
|
冷却方式 |
强制风冷 |
|
|
隔离方式 |
电气非隔离，通信隔离 |
|
|
安装固定方式 |
机架式 |
|
